[UML] Sequence Diagrams

우선 Interaction Diagram에 대해서 알아보자.

Interaction Diagram은 objects간 상호작용을 메세지로 표현한 것이다. 이것은 추상화 개념 중 하나이고, 이것을 그릴 수 있는 다이어그램으로는 4가지가 있다.

• Sequence Diagram

  • 모델 간 상호작용을 시간순서대로 그린 다이어그램
  • 아키텍쳐 구성할 때, 가장 자주 사용
• Communication Diagram
  • 효율적으로 그리기 위해, 모델간 상호작용에만 집중해서 그린 다이어그램(보기에는 Sequence Diagram보다 어렵다)
  • 화살표의 번호로 시간 순서를 나타냄
  • 문제 설명을 위해 그릴 때 주로 사용
• Timing Diagram
  • 정확한 시간를 나타내기 위한 다이어그램
  • Sequence Diagram과 개념상 유사하지만, 좀 더 정확한 타이밍을 그리기 위한 것.
  • 물리적,논리적 처리 시간으로 타이밍에 따라 오동작할 수 있음을 나타내기 위함
  • 비동기적으로 작동하는 경우, 타이밍에 따라 달라질 수 있으므로 유의
• Itnteraction Overview Diagram
  • Activity Diagram 과 같이 Sequence Diagram을 그려 전반적인 흐름을 표현하기 위한 것이다. 여러개의 Sequence Diagram을 그릴 수도 있다.



가장 기본이자, 가장 중요한 Sequence Diagram에만 집중하도록 하자



Sequence Diagram



Terminology

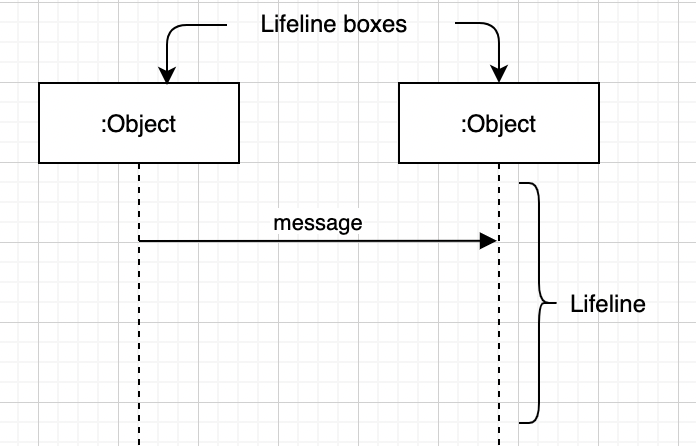

용어정리를 위한 이미지

• Message: 화살표와 함께, 어떤 메세지를 전달하는지 표시한 것
• Lifeline: 객체가 얼마나 오래 살아 있는지 표시한 선
• Lifeline Box: 객체를 나타냄 (ex. instanceName : ClassName)



Message

3 Types of Message

• Synchronous message
  • 검은색 세모 화살표와 실선으로 표기 -|>
  • 응답메세지가 올때까지 기다린다.
• Asynchronous message
  • 화살표와 실선으로 표시 ->
  • 전송자는 응답메세지를 기다리지 않고 계속 일을 진행한다.
• Response message
  • 화살표와 점선으로 표시 -->
  • 동기 메세지에서 응답값이 명확할 경우 생락하기도 한다.



Order of Messages

• 상관관계가 없는 라이프라인들 간에는 순서가 존재하지 않는다.



Message Syntax

• return = message(parameter: parameterType): returnType



Other features

• Found message
  • 송신자가 누군지 모르거나 상관없을 때
• Lost message
  • 수신자가 누군지 모르거나 상관없을 때
• Time-consuming message
  • 메세지에 동작 시간 명시가 필요할 때
• Singleton Objects
  • Lifeline Box에 1을 적어서 싱글톤이라 표시하는 것
• Instance Creation
  • 클래스 인스턴스 생성할 때, 점선으로 그린다.
  • 주로 create 라고 관용적 메세지를 적는다. (필수는 아니다.)
• Object Destruction
  • X로 표시한다.
  • 명시적으로 오브젝트가 파괴되어질때 적는다. <<destroy>> sterotyped message



4  Type of Fragments & Operators

하나의 박스를 Fragment라 하고, 그 Fragment의 이름을 operator라 한다.

actually, there are 12 predefined types of operators.
but, focused on 4 type of operators.

• alt: Alternative interaction
  • switch와 흡사하다.
  • 네모박스에 점선으로 구분한다.
  • 여러 옵션 중 하나를 선택적 진행이 필요할 때 발생할 때 사용한다.
  • Guards
    • square brackets으로 감싸져있다. [example == true]
• opt: optional interaction
  • else 가 없는 if와 흡사하다.
  • guard를 만족하면 동작
• loop: Repeated interaction
  • 반복문
  • syntax
    • (min .. max) or (min, max)
    • default: (*)
  • Guard 조건을 불만족하면 루프는 종료된다.
• break: Exception interaction
  • guard를 만족하면, 박스내용을 실행하고, 박스보다 아래에 있는 것은 무시하고 상위레벨 박스를 종료한다.
• seq: 기본적 순서, 약한 관계
• strict: 고정된 순서, 분리선 기준으로, 상관없는 오브젝트 간에도 시작 분리시킨다.
• par: 병렬실행, 분리선 기준으로 실행순서가 상관이 없어진다.
• critical: 고착화시킨다. 동작과정에서 다른 이벤트는 들어올 수 없다.
• ignore
• consider
• assert
• neg



참고)
